Van phân phối tỉ lệ ATOS(Proportional directional valve)

Van phân phối tỉ lệ ATOS (Proportional directional valve)
Thông số kĩ thuật:
Kích cỡ: NG06, NG10, NG16, NG25
Lưu lượng lớn nhất: 70 – 16000 (Lít/phút)
Áp suất lên tới 420 bar

Danh mục: Van thủy lực Thẻ: Van ATOS, van thủy lực

Mô tả

Thế nào là van phân phối tỉ lệ?

Van phân phối tỉ lệ hay còn được gọi là van tuyến tính, là một dạng van thủy lực, có nhiệm vụ phân phối dầu trong hệ thống thủy lực. Nó có thể kiểm soát liên tục độ mở của con trượt, nhờ đó mà nó điều chỉnh lưu lượng và áp suất của van.

Nguyên tắc hoạt động của Van phân phối tỉ lệ ATOS

Van phân phối tỉ lệ có nguyên lý giống như van phân phối thông thường. Nó có các cửa dầu và con trượt nằm bên trong để chia dầu đi các cửa. Tuy nhiên, hoạt động của con trượt van ở hai loại là khác nhau:

– Van thủy lực thông thường: Khi có điện, cuộn điện đẩy con trượt đi hết hành trình làm việc. Nên van thủy lực thông thường làm việc theo chế độ ON/OFF. Và tối đa nó chỉ có 2 vị trí làm việc tương ứng với 1 cuộn điện.

– Van thủy lực tỉ lệ: Có thể điều chỉnh cường độ dòng điện (A) cấp vào cuộn điện. Nên có thể điều chỉnh lực đẩy của cuộn điện tác động lên con trượt. Nhờ vậy có thể kiểm soát được độ mở của các cửa van, kiểm soát được lưu lượng dầu dẫn trong hệ thống.

Cuộn điện của van thủy lực tỉ lệ được thiết kế khác so với cuộn điện của van thủy lực thông thường. Kết cấu con trượt cũng được thiết kế đặc biệt. Thay vì được thiết kế theo rãnh tròn, con trượt của van thủy lực tỉ lệ xẻ các rãnh hình tam giác. Để dễ dàng điều chỉnh lưu lượng hơn.

Phần điều khiển được lắp đặt thêm 1 board mạch điện tử đề có thể nhận được tín hiệu điều khiểu tuyến tính tỷ lệ là tính hiệu analog 4-20mA, 0-10VDC

Van phân phối tỉ lệ ATOS (Proportional directional valve)

Thông số kĩ thuật:

Kích cỡ: NG06, NG10, NG16, NG25
Lưu lượng lớn nhất: 70 – 900 (Lít/phút)
Áp suất lớn nhất: 350 bar

Chi tiết xem tại: https://atos.com/en-it/Products/Industrial/Proportional-valves/c/IN_C001

Van tỉ lệ thủy lực có các loại nào?

Van tỉ lệ thủy lực có rất nhiều loại như van servo, van điều khiển hướng theo cảm biến vị trí, điều khiển hướng theo tín hiệu phản hồi nội bộ, điều chỉnh áp suất, điều chỉnh lưu lượng

Van servo

Kiểu	Hình ảnh	Qmax (L/min)	Pmax (bar)	Catalouge
DLHZO – TEB DLKZOR – TEB		70 ÷ 160	350 bar	FS180

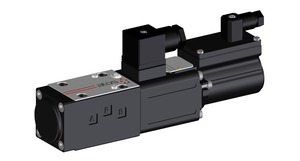

DLHZO-T, DLKZOR-T		70 ÷ 160	350 bar	F180
DHZO-TEB/TES, DKZOR-TEB/TES		80 ÷ 180	350 bar	FS168
DHZO-T,DKZOR-T		80 ÷ 180	350 bar	F168
DPZO-LEB, DPZO-LES		180 ÷ 3500	350 bar	FS178
DPZO-L		180 ÷ 1600	350 bar	F178

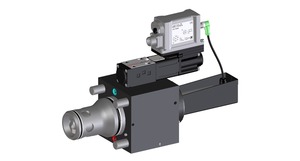

LIQZO-LEB/LES, LIQZP-LEB/LES		500 ÷ 5000	420 bar	FS340
LIQZO-L, LIQZP-L		500 ÷ 5000	420 bar	F340

Van phân phối tỉ lệ hiệu suất cao

Kiểu	Hình ảnh	Qmax L/min	Pmax (bar)	Catalogue
DHZO-TEB/TES, DKZOR-TEB/TES		80 ÷ 180	350 bar	FS165
DHZO-T, DKZOR-T		80 ÷ 180	350 bar	F165
DPZO-LEB, DPZO-LES		180 ÷ 3500	350 bar	FS175

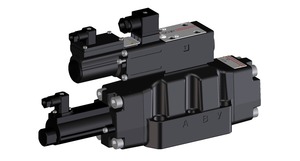

DPZO-L		180 ÷ 1600	350 bar	F175

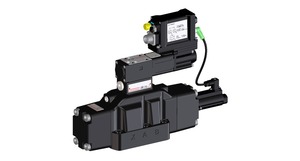

DPZO-TEB, DPZO-TES		180 ÷ 1600	350 bar	FS172

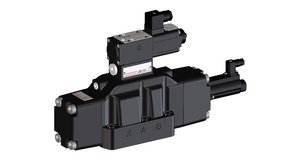

DPZO-T		180 ÷ 1600	350 bar	F172
LIQZO-LEB/LES, LIQZP-LEB/LES		600 ÷ 16000	420 bar	FS330
LIQZO-L, LIQZP-L		600 ÷ 16000	420 bar	F330
DHZE-TID, DKZE-TID		80 ÷ 180	350 bar	TFS150
DPZE-TID		400 ÷ 1600	350 bar	TFS170
LIQZH-LEB, LIQZH-LES		1800 ÷ 16000	420	TFS330
LIQZO-TEB, LIQZP-TEB		600 ÷ 16000	420	TFS325
