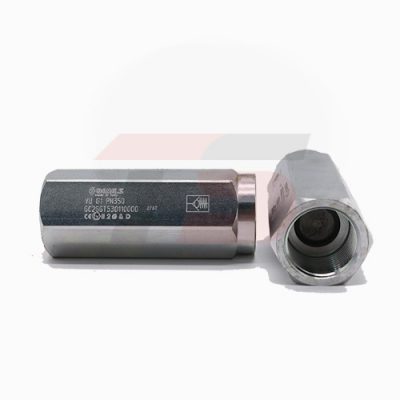

Van thủy lực 1 chiều

wp-content/uploads/2019/04/12.jpg

Van thủy lực một chiều là loại van điều khiển hướng đơn giản nhất được sử dụng trong các hệ thống thủy lực. Van một chiều ngăn dòng chất lỏng theo một hướng và cho phép dòng chảy tự do theo hướng ngược lại. Chúng còn được gọi là vạn 1 chiều.

Van thủy lực một chiều giữ vai trò vô cũng quan trọng trong hệ thống thủy lực. Chúng là thiết bị bảo về đường ống. Cho phép chất lỏng đi qua chỉ theo một chiều nhất định và ngăn cản dòng chảy theo hướng ngược lại. Bên cạnh đó, van thủy lực một chiều còn có tác dụng ngăn ngừa mất mát chất lỏng khi có accs sự cố rò rỉ hoặc hỏng hóc ống dẫn.

Van thủy lực một chiều

Thông số kỹ thuật

Tên sản phẩm Van thủy lực 1 chiều wp-content/uploads/2019/04/grandevu.jpg
Sản xuất EU
Tiêu chuẩn DIN 2353, ATVSTP, ASME, BSS
Loại Van bi 1 chiều
Kích thước BSP 1/8” đến BSP 2”
Lưu lượng tối đa 3 lít/ phút đến 650 lít/ phút
Áp suất tối đa 300 – 350 bar
Nhiệt độ -20oC đến +100OC
Vật liệu Thép cacbon hay thép không gỉ
Ứng dụng Máy móc, dầu khí, công nghiệp

wp-content/uploads/2019/04/1-1.png

(Van thủy lực 1 chiều úng dụng cho máy móc lớn, công nghiệp)

Van một chiều cho phép dòng chảy tự do theo một hướng và chặn dòng chả theo hướng ngược lại, được sử dụng để giữ áp suất cho hệ thống thủy lực. Chúng được sử dụng để chặn tăng áp, ngăn đường dầu thoát ra và chặn dòng dầu từ các bộ tích điện.



Cấu tạo của van thủy lực một chiều

cau-tao-van-cau

Van thủy lực một chiều gồm có 4 phần chính:

1 – Phần thân van

2 – Cửa xoay

3 – Mặt đế đỡ

4 – Phần tử trợ lực (lò xo)

Nguyên lý hoạt động

Kết nối 1 với dòng áp suất và 2 với thiết bị truyền động. Dòng chảy tự do từ 1 sang 2 và bị chặn theo chiều ngược lại. Cụ thể:

1 – Khi không có dòng chất lỏng chảy qua van, cửa xoay của van dưới tác dụng của trọng lượng chính nó hoặc lực lò xo được giữ chặt ở vị trí “Đóng”.

2 – Khi xuất hiện dòng chảy đến van, cửa xoay dưới tác động của năng lượng dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van.

3 – Tại thời điểm vận tốc dòng chảy về không, cửa xoay quay về vị trí đóng, áp suất cửa ra của van tác động lên cửa xoay giữ chặt phần tử trượt ở vị trí đóng và ngăn cẳn dòng chảy về hướng ngược lại.

Như vậy hoạt động của van thủy lực một chiều hoàn toán tự động dưới tac sdungj của chất lỏng.

Chức năng của van thủy lực một chiều

Chức năng quan trọng của vạn một chiều đó là đảm bảo chế độ vận hành chuẩn của cả hệ thống. Ta có thể xem xét trường hợp khi hệ thủy lực được cung cấp chất lỏng bởi 1 trạm máy bơm gồm nhiều máy bơm ghép song song.

Khi có sự cố tụt áp tại một máy bơm, nếu không có van 1 chiều lớp ở cửa đẩy của máy bơm đo, thì một phần lưu lượng chất lỏng có thể chảy ngược về máy bơm bị tụt áp. Điều này không có lọi trong quá trình vận ahnfh hệ thống.

Các ứng dụng: Mọi loại đường ống thủy lực, mọi hệ thống thủy lực dùng chất lỏng không ăn mòn. Ứng dụng cho máy móc, dầu khí, công nghiệp.

Van 1 chiều có 2 loại vật liệu với những thông số khác nhau.

Van thủy lực một chiều do Thái Sơn cung cấp được sản xuất được lựa chọn từ những loại vật liệu có độ bền cao: 1,0737 / 1,4749 (Thép carbon) hay 1,4404 / 1,0737 (Thép không gỉ). Nhờ đó mà chúng có khả năng làm việc trong những môi trường có điều kiện khắc nghiệt, có khả năng chống chịu áp suất có độ lớn tối đa lên tới 500 bar

wp-content/uploads/2019/04/ts-1.png

Thép Cacbon:

Loại Van 1 chiều
Thân Lăng trụ lục giác
Chất liệu 1.0737 / 1.4749
Kích thước DN6 – DN50
Kết nối BSP – NPT – SAE
Áp suất tối đa PN500 tùy thuộc vào kích thước và từ các chất liệu được chọn
Nhiệt độ chịu đựng -20oC đến +100OC tùy thuộc vào vật liệu được chọn

Thép không gỉ

Loại Van 1 chiều
Thân Lăng trụ lục giác
Chất liệu 1.4404 / 1.0737
Kích thước DN6 – DN50
Kết nối BSP – NPT – SAE
Áp suất tối đa PN500 tùy thuộc vào kích thước và từ các chất liệu được chọn
Nhiệt độ chịu đựng -30oC đến +100OC tùy thuộc vào vật liệu được chọn

Van thủy lực 1 chiều có phân loại kích thước đa dạng khác nhau tùy theo yêu cầu của hệ thống thủy lực. Quý khách vui long xem bảng kích thước bên dưới:

wp-content/uploads/2019/04/1c.png

wp-content/uploads/2019/04/2c.png



Lưu ý khi sử dụng van thủy lực một chiều

  • Van cầu được lắp đặt cẩn thận vào hệ thống. Chắc chắn rằng các khớp nối đã được siết chặt, đủ lực.
  • Khi sử dụng, van cần được đóng hoặc mở ở vị trí tối đa.
  • Khi bị mất tay van, làm sao biết van đang đóng hay mở. Rất đơn giản, ta quan sát trên trục xoay trên trục của van có 1 mạch thẳng được khắc. Nếu vạch đó song song với hướng dòng chảy qua van là van đang mở, còn nếu vạch vuông góc là van đang ở trạng thái đóng.

Công Ty TNHH Công Nghiệp Thái Sơn có thể hỗ trợ quý khách đặt hàng gia công theo yêu cầu thích hợp.

Tham khảo thêm tại: https://phukienthuyluc.vn/dau-noi-thuy-luc

FB: https://www.facebook.com/phukienthuylucchinhhang/

Liên hệ 0988 714 114 hoặc 0983 374 399 để được tư vấn hỗ trợ về sản phẩm miễn phí.

Công Ty TNHH Công Nghiệp Thái Sơn luôn hàng đến sản phẩm chất lượng tốt nhất cho quý khách hàng.
