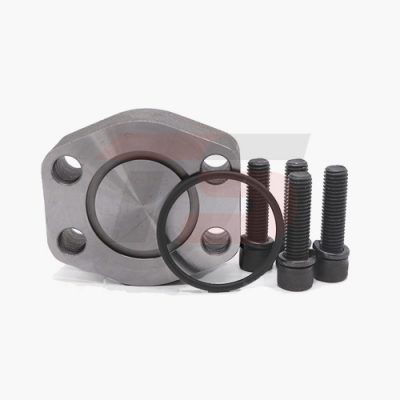

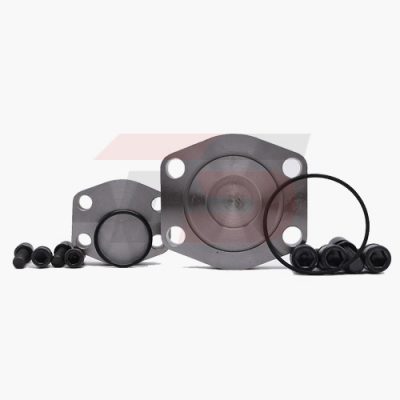

MẶT BÍCH MÙ TIÊU CHUẨN SAE – SAE BLIND-FLANSCH

Mặt bích mù tiêu chuẩn SAE còn được gọi là mặt bích kín, thuật ngữ tiếng anh là SAE Blind-Flansch. Nó được sử dụng để đóng và bịt kết thúc đầu được ống thủy lực. Nó được sử dụng với tần xuất cao trong hệ thống máy bơm thủy lực và động cơ máy móc.

Mặt bích là một thiết bị cơ khí được chế tạo dạng hình tròn hoặc hình vuông đục lỗ kết nối theo các tiêu chuẩn khác nhau. Tùy thuộc vào từng loại van và hệ thống mà chúng ta lựa chọn loại mặt bích phù hợp nhất thuận tiện cho việc kết nối một cách chính xác, tạo độ chắc chắn và độ kín cao khi hoạt động. Mặt bích sử dụng để liên kết các chi tiết với nhau nhờ các bu long vào các lỗ đục cách đều toán thân bích.



Thông số kỹ thuật của mặt bích mù tiêu chuẩn SAE:



Tên sản phẩm Mặt bích mù tiêu chuẩn SAE – SAE Blind-Flansch







wp-content/uploads/2019/03/sae-closed-flanges.jpg











Sản xuất China
Tiêu chuẩn SAE J518 C / ISO 6162
Phân loại mã 61 Flange (3000psi) & 62 Flange (6000psi)
Kích thước 1/2” (DN10) đến 5” (DN125)
Vật liệu Cs, SS 304, SS316, SS 316 TI, thép hợp kim, DUPLEX, SUPER DUPLEX, INCONEL, MONEL, HASTELLOY, SMO 254, 904 L, TITANIUM
Loại ống kết nối BSP, BSPT, NPT, METRIC, JIC
Áp lực công việc 210 bar (3000psi) & 420 (6000psi) & 700 bar (10.000psi)
Phụ kiện mặt bích Vòng O, đai ốc, bu lông
Ứng dụng Công nghiệp thủy lực, máy ép thuốc, máy đúc nhôm, máy in, phay théo, máy ép thủy lực, gia công giấy, hệ thống thủy lực di động, máy xây dựng, thiết bị nông nghiệp, nâng cấp thiết bị.

 Đặc điểm kỹ thuật:

  • Khả năng chịu áp lực làm việc cao lên đến 3000psi (mã 61)
  • Nhiệt độ làm việc -60oC đến +50oC
  • Bảo vệ đường ống chống rò rỉ. chịu được áp suất cao, kích thước lớn và có thể lắp trong những nơi chật hẹp
  • Thân được làm từ thép cacbon và thép không gỉ. Loại vật liệu nào có khả năng chống chịu tác động bên ngoài tốt và độ bền cao.
  • Vòng O mù SAE kết nối với mặt bích chống mù phẳng.
  • Mặt bích mù lắp đựt ở cuối hệ thông thủy lực để chặn dòng chảy chất lỏng

Mặt bích mù SAE có 2 loại chính

  • Áp suất tiêu chuẩn 3000 psi theo ISO 6162-1
  • Áp suất cao 6000 psi theo ISO 6162-1

Cả 2 loại mặt bích đóng SAE đều tuân thủ tiêu chuẩn SAE J518C khắt khe của Đức. Quý khách có thể yên tâm về độ bền và chất lượng của sản phẩm Thái Sơn cung cấp.

Vật liệu sản xuất mặt bích mù SAE

Mặt bích được sản xuất trên dây truyền của STAUFF tại Đức và đặt tiêu chuẩn SAE J518C nghiêm ngặt trước khi phân phối trên khắp thế giới.

Vật liệu sản xuất mặt bích mù chủ yếu là thép cacbon và thép không gì, cụ thể:

  • Thép cacbon gồm: S355J0/ C45 hoặc vật liệu tương đương hoặc các loại thép khác theo yêu cầu
  • Thép không gỉ: 304, 316, 316L, 316ti
  • Thép EN/DIN cấp 1.4301, 1.4401, 1.4404, 1.4571

Kích thước mặt bích mù đa dạng từ ½” đến 5”, nhưng tùy vào áp suất sẽ có những kích thước phù hợp riêng, kích thước khuyến khích cụ thể:

  • Áp suất tiêu chuẩn 3000psi: ½” đến 5”
  • Áp suất cao 6000psi: ½” đến 3”

https://phukienthuyluc.vn/wp-content/uploads/2019/03/mat-bich-mu.png



wp-content/uploads/2019/03/3000.png

(áp suất tiêu chuẩn)

wp-content/uploads/2019/03/6000.png

(Áp suất cao)

Đối với loại áp suất tiêu chuẩn 3000 psi, áp suất làm việc là 35-350 bar. Trong khi đối với loại áp suất cao 6000psi, áp suất làm việc lên đến 400 bar. Áp suất làm việc của mặt bích SAE phụ thuộc vào cường độ của bu lông được sử dụng. Và cũng phụ thuộc và độ dày của thành mặt bích và chất lượng của ống được sử dụng.

Các lắp đặt mặt bích mù tiêu chuẩn SAE:

Bước 1: kiểm tra bề mặt phụ kiện và đảm bảo không có hư hỏng hay trầy xước.

Làm sạch bề mặt mặt bích, tránh nhiễm bẩn.

Bước 2: căn chỉnh mối nỗi mặt bích trước khi lắp vòng chữ O vào rãnh mặt bích cái.

Đặt các vít vào các lỗ qua 2 miếng bích và bắt vít qua các lỗ bu lông.

Bước 3: vặn các vít nắp bằng tay trước, sau đó siết chặt bằng cờ lê



Tham khảo thêm tại: https://phukienthuyluc.vn/products_all

FB: https://www.facebook.com/phukienthuylucchinhhang/

Liên hệ 0988 714 114 hoặc 0983 374 399 để được tư vấn hỗ trợ về sản phẩm miễn phí.

Công Ty TNHH Công Nghiệp Thái Sơn luôn hàng đến sản phẩm chất lượng tốt nhất cho quý khách hàng.
