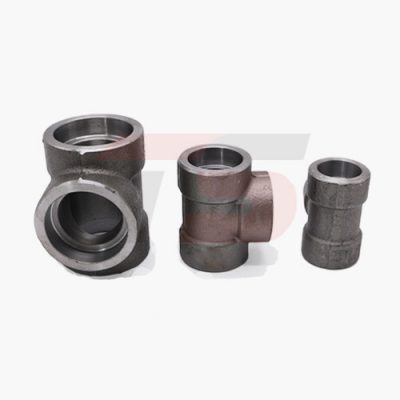

Co hàn lồng chữ T

Co hàn lồng chữ T là gì?

Co hàn lồng chữ T là một phụ kiện có ba nhánh, với khớp nối được tạo thành hình chữ T. Nó được sử dụng trong các hệ thống đường ống để thay đổi hướng của dòng chảy.

Co hàn lồng (đầu nối hàn lồng) được giới kỹ thuật công nghiệp biết đến rộng rãi với thuật ngữ tiếng anh là Socket welding elbow fitting. Co hàn lồng được ứng dụng rộng rãi trong các ngành công nghiệp, đặc biệt là trong ngành công nghiệp áp lực cao: Nồi hơi, thủy lực, khí nén, khí cao áp.

Sử dụng các co hàn lồng chữ T để phân chia đường dẫn truyền thành 2 hướng khác nhau, thỏa mãn các yêu cầu về thiết kế phức tạp của hệ thống thủy điện. Người sử dụng dùng phương pháp hàn nhiệt để nối đầu nối co hàn lồng chữ T với đường ống cho phù hợp với yêu cầu kỹ thuật của hệ thống làm việc.

Thông số kỹ thuật của co hàn lồng chữ T:

Tên sản phẩm	Co hàn lồng chữ T
Sản xuất	EU
Tiêu chuẩn	ASME 16.11, MSS SP-79, 83, 95, 97, BS 3799, ASTM A182, ASTM SA182
Kích thước	1/4” NB ~ 4” NB
Áp lực	2000 LBS, 3000 LBS, 6000 LBS, 9000 LBS
Loại kết nối	Socket Weld (S / W) & SCREWED (SCRD) – NPT, BSP, BSPT
Kết nối	ống giảm cấp, ống tăng cấp, ống chéo, ống rèn, ống đều, ống không đều  (xem bảng kích thước bên dưới)
Vật liệu	Thép không gỉ	ASTM A182, F304 / 340L / F304H, F316 / 316L, F310, F317, F321
	Thép cacbon	ASTM A105, A305, LF2, LF3, A694, F52, F60, F65, F70
	Thép hợp kim	ASTM A182, F304 / 304L / F304H, F316 / 316L, F310, F317, F321
	Các lớp thép không gỉ kép	ASTM A182, F51, F53, F55, F56, F57
Tính năng	Chống ăn mòn, áp suất cao
Ứng dụng	Dầu, khí, nước
Phạm vi áp dụng	Kiểm soát lưu lượng
Ngành công nghiệp	Khí tự nhiên, lọc dầu, hóa chất kỹ thuật, dầu khí, dược phẩm, thiết bị đo đạc, thực phẩm.

Co hàn lồng được sản xuất trên dây chuyển EU đạt tiêu chuẩn ASME, ANSI B16.11, BS, DIN đảm bảo chất lượng và độ kỹ thuật cao.

Vật liệu sản xuất chủ yếu là thép cacbon không gỉ (phổ biến nhất là ASTM A105, ASTM A350LF1/2/3/6 cho nhiệt độ thấp, ASTM 182 cho các ứng dụng ăn mòn, nhiệt độ cao) và inox (AISI 304, AISI 316).

Công ty TNHH Công Nghiệp Thái Sơn cung cấp cho quý khách hàng kích thước của rắc co hàn lồng áp lực đa dạng và đủ kích thước và quý khách yêu cầu. Quý khách có thể đề xuất thiết kế rắc co riêng để phù hợp với hệ thống ( nếu không có rắc co có sẵn nào phù hợp với hệ thống của quý khách).

Chỉ tiêu kích thước cho áp suất khuyên dùng:

• 1/2″ và 4” cho áp suất 3000 PSI & 6000 PSI
• 1/8”, 3”, 1”, 2” cho áp suất 9000 PSI

Vật liệu sản phẩm

Vật liệu chế tạo: Thép Cacbon (phổ biến nhất là ASTM A105, ASTM A350 LF1 / 2/3/6 cho nhiệt độ thấp, ASTM 182 cho các ứng dụng ăn mòn, nhiệt độ cao) và Inox (AISI 304, AISI 316)

Kích thước: 1/8 “-4” trong áp suất 3000 PSI & 6000 PSI • 1/8 “-3-1 / 2” trong áp suất 9000 PSI

Co hàn lồng chữ T áp lực sản xuất bằng thép không gỉ 304 có khả năng chống ăn mòn tốt. Thép không gỉ 316 có hàm lượng niken cao hơn để chống ăn mòn tốt hơn. Co hàn lồng được sử dụng với ống thủy lực trong các ứng dụng không khí, nước, dầu, khí đốt tự nhiên, hoi nước. Áp suất tối đa đạt được là 9000PSI (600 bar). Thép không gỉ 316 có hàm lượng niken cao hơn, cũng như molypden chống ăn mòn, oxi hóa, chịu được áp lực lớn.

Cách sử dụng co nối hàn lồng chữ T

Ống thủy lực được lồng vào lỗ trong của co hàn. Kích thước lỗ trong được thiết kế có thể lọt vừa đường kính ngoài của mỗi size ống. Sau đó được hàn xung quanh chân ống đoạn tiếp xúc ngoài giữa co hàn và ống.

Đặc điểm kỹ thuật của rắc co hàn lồng chữ T:

• Đầu nối này có một đầu ra và 2 đầu vào hoặc 1 đầu vào và 2 đâu ra.
• Độ bền cao, chịu được nhiệt cao, áp xuất cao, chống ăn mòn cao.
• Được gia công tỉ mỉ, đạt đủ tiêu chuẩn đảm bảo chất lượng cao.
• Áp xuất hoạt động từ 3000 PSI – 9000 PSI không hư hỏng khi va đạp
• Được sử dụng phổ biến trong ngành công nghiệp.

Lợi ích của co hàn lồng chữ T

1 – Thay thế được các đầu nối thủy lực ren về chức năng. Đặc biệt, loại bỏ hoàn toàn các nguy cơ về rò rỉ.

2 – Không cần bất kỳ công đoạn vát co hàn lồng nào trước khi bắt tay vào hàn.

3 – Loại bỏ hoàn toàn nguy cơ các mối hàn bị rơi vào đường ống bên trong.

4 – Chi phí thi công thấp do không cần các gia công đặc biệt để chuẩn bị đầu mối hàn.

Công Ty TNHH Công Nghiệp Thái Sơn có thể hỗ trợ quý khách đặt hàng gia công theo yêu cầu thích hợp.
